تفاصيل المنتج:
|
| مادة: | بو | لون: | الزبون مطلوب |
|---|---|---|---|
| تطبيق: | كسر للمرة الثانية | يكتب: | الجانب / الجزء العلوي / صندوق الصمت |
| تفاصيل التعبئة: | شنطة | موعد التسليم: | 3-15 يوم |
| إبراز: | 1915683 طقم ختم محرك السفر,1P4879 طقم ختم محرك السفر,1709859 أطقم ختم الزيت |
||
1709859 1915683 طقم ختم محرك السفر 3E4189 3E4198 1P4879 5J8275

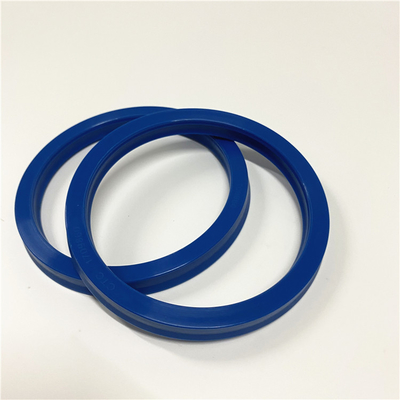

1709859 1915683 3E4189 3E4198 3E4190 1P4879 5J8275 8Q5877 8Q6011 9X7412 3E4220 3E4221 3E4229 3E4230 1709858 قضيب ختم CTC
1709858 أجزاء SEAL-U-CUP 307C، 307D، 308C، 308D، 308E SR، 311C، 311D LRR، 312C، 312C L، 312D، 312D L، 313D، 313D2، 314C، 314D CR، 314D LCR، M313C، M313D، M313D ، M315C، M315D، M315D 2، M316C، M316D، M317D 2 SEAL
5J8275 أجزاء SEAL-U-CUP 215، 215B، 426B، 426C، 436، 436B، 436C، 438B، 438C، 446، 446B، 615، 615C، 621B، 621E، 627B، 627E، 631B، 631D، 631E، 633، 633D ، 637 د ، 637 هـ ، 641 ب ، 789 ، 793 ، 793 ج ، 793 د ، 836 ز ، 8 س ، 936 ، 936 ف ، 938 ف ، 938 ز ، ... ختم
نماذج المعدات المتوافقة: 5J8275:
شاحنة مفصلية D250D D40D
جرافة حفار 426B 426C 436436B 436C 438B 438C 446446B
بلدوزر 8S
حفارة 215B
أداة نقل متكاملة IT38F IT38G
ضاغط الردم 836G
TRACK LOADER 963963B 963C 977K 977L
جرار من نوع المسار D10N D7H D7R D8N
شاحنة 789793793C 793D
محمل العجلات 936936F 938F 938G 938G II 980C 980F 980F II 980G 980G II 988 G936
مكشطة العجلات 615615C 621B 621E 627B 631B 631D 631E 633633D 637D 637E
عجلة جرار 621E 627E 637D 641B
إجراء الإزالة
الجدول 1
أدوات المطلوبة
رقم جزء الأداة وصف الجزء الكمية
A 9U-6198 أداة تدوير العمود المرفقي 1
ب 230-6283 دبوس التوقيت (العمود المرفقي) 1
C 231-8849 دبوس التوقيت (الموازن) 1
D 1P-2320 مجموعة ساحبة 1 ابدأ بواسطة:
قم بإزالة وعاء زيت المحرك.راجع التفكيك والتجميع ، "وعاء زيت المحرك - فك وتركيب".
قم بإزالة الغطاء الأمامي.راجع التفكيك والتجميع ، "الغلاف الأمامي - فك وتركيب".ملاحظة: لإزالة الموازن ، يجب إزالة المحرك من الماكينة.يجب تركيب المحرك في حامل مناسب ووضعه في الوضع المعكوس.
حافظ على نظافة جميع الأجزاء من الملوثات ، فقد تسبب الملوثات تآكلًا سريعًا وتقصير عمر المكونات.
يجب توخي الحذر لضمان احتواء السوائل أثناء أداء فحص المنتج وصيانته واختباره وضبطه وإصلاحه.كن مستعدًا لتجميع السوائل بأوعية مناسبة قبل فتح أي مقصورة أو تفكيك أي مكون يحتوي على سوائل ، وتخلص من جميع السوائل وفقًا للوائح والتعليمات المحلية.
استخدم الأدوات (أ) لتدوير العمود المرفقي بحيث يكون المكبس الأول في أعلى موضع مركزي.
المثال التوضيحي 1 g01259627
مثال نموذجي
قم بتركيب الأدوات (B) من خلال الفتحة (X) في الغلاف الأمامي.استخدم الأدوات (B) من أجل قفل العمود المرفقي في الموضع الصحيح.
الرسم التوضيحي 2 g01259635
مثال نموذجي
قم بفك البراغي (3) وأنبوب الشفط (2).
قم بإزالة الوصلة من أنبوب الشفط.
الرسم التوضيحي 3 g01252310
مثال نموذجي
تثبيت الأدوات (C) في الموازن (1).تأكد من تعشيق الأدوات (C) في الفتحة الموجودة في عمود الإدارة (5).
قم بتوصيل جهاز رفع مناسب بالموازن (1).دعم وزن الموازن.يزن الموازن حوالي 23 كجم (51 رطلاً).
قم بفك البراغي (4).استخدم جهاز الرفع لإزالة الموازن.
الرسم التوضيحي 4 g01259636
لا تقم بإزالة المسامير (6) و (7) ما لم تتلف المسامير.ملاحظة: وحدة الموازن ليست عنصرًا صالحًا للخدمة.تعد مضخة زيت المحرك وصمام تنفيس زيت المحرك الأجزاء الوحيدة الصالحة للخدمة في الموازن.
قم بإزالة صمام تصريف زيت المحرك.راجع التفكيك والتجميع ، "صمام تنفيس زيت المحرك - فك وتركيب".
المثال التوضيحي 5 g01344542
قم بفك المزلاج (8) والمحور (9).قم بإزالة ترس التروس الوسيطة (10) وغسالة الدفع (11).
الرسم التوضيحي 6 g01259631
قم بإزالة الجوز (12).استخدم الأدوات (D) لإزالة الترس (13) من عمود مضخة الزيت.ملاحظة: لا تستخدم دبوس التوقيت لقفل الموازن من أجل فك الصامولة (12).
قم بفك البراغي (14) وإزالة الغطاء الأمامي (15).
قم بإزالة الدوار الخارجي (17) وإزالة الدوار الداخلي (16).ملاحظة: حدد اتجاه دوران الدوارات.
