4J3515 1K6982 4J8981 6J4169 2J1411 1J3540 8C9131 8C5218 8C9132 8C9133 8T8389 8C9134 8C3840 8C3842 8C5219 8C9153 8C5220

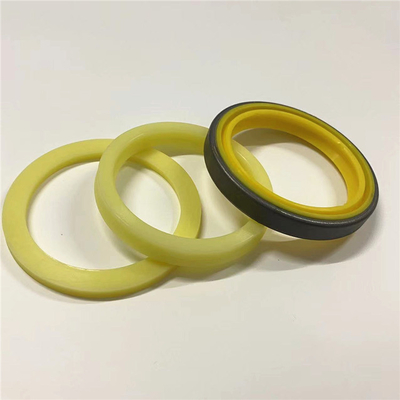

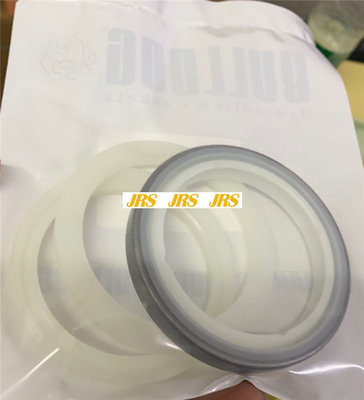

4J3515 طقم ختم الكسارة

4J3515 1K6982 4J8981 6J4169 2J1411 1J3540 8C9131 8C5218 8C9132 8C9133 8T8389 8C9134 8C3840 8C3842 8C5219 8C9153 8C5220

1K6982 SEAL parts 12E، 140B، 14G، 16، 16G، 215، 215B، 227، 245، 245B، 44، 5S، 613، 613C، 615، 621، 621B، 621E، 623، 623B، 623E، 627B، 627E، 630B ، 631 ج ، 633 ، 633 ج ، 633 د ، 637 د ، 637 هـ ، 639 د ، 651 ، 666 ، 6 أ ، 6 ق ، 776 ، 785

نماذج المعدات المتوافقة: 1K6982:

بلدوزر 5S 6A 6S 7A 814S 824S 8A 9A
حفارة 215 215B 245245B
44 نظام التحكم الهيدروليكي
أداة حمل متكاملة IT18 IT18B IT28 IT28B
ضاغط الردم 826 ج
مسجل 227
MOTOR GRADER 12E 140B 14G 16 16G
ريبر 951977
جرافة المسار 943953955C 955H 955K 955L 973977D 977H 977K 983
جرار من نوع المسار D4E D5B D5H D6D D6E D6E SR D6H D7F D7G D7H D9G
شاحنة 785
عربة 776
الجرافة ذات العجلات 814B 824C 834B
الجرافة 916926936950966C 980980B 988992 G926 G936
مكشطة العجلات 613613C 615621 621B 621E 623B 627B 630B 633633D 639D
عجلة جرار 621B 621E 623623E 627B 627E 631C 633C 637D 637E 651666

يحتوي هذا المحرك على نظام تبريد من نوع الضغط ومجهز بخط تحويل (9) ، ويوفر نظام التبريد من نوع الضغط ميزتين:
يمكن أن يعمل نظام التبريد بأمان عند درجة حرارة أعلى من درجة غليان الماء العادية.
يمنع نظام التبريد التجويف في مضخة الماء ، التجويف هو تكوين مفاجئ لفقاعات الضغط المنخفض في السوائل بواسطة القوى الميكانيكية.يكون تكوين جيوب الهواء أو البخار أكثر صعوبة داخل نظام التبريد من نوع الضغط. يمنع خط التحويل (9) التجويف بواسطة مضخة الماء.يوفر خط التحويل (9) تدفقًا ثابتًا لسائل التبريد إلى مضخة المياه. ملاحظة: في أنظمة التبريد اللاحق من الهواء إلى الهواء ، يجب استخدام خليط سائل التبريد مع مادة مانعة للتجمد لا تقل عن 30 بالمائة من الإيثيلين جليكول لتحقيق أداء فعال لمضخة المياه.يحافظ هذا الخليط على نطاق درجة حرارة التجويف لسائل التبريد عاليًا بدرجة كافية لتحقيق أداء فعال.راجع دليل التشغيل والصيانة ، "سعات إعادة الملء والتوصيات" لمزيد من المعلومات حول مخاليط المبرد الموصى بها.
المثال التوضيحي 1 g01123296
(1) رأس الاسطوانة
(2) السكن منظم درجة حرارة الماء
(3) خزان التمدد
(4) خرطوم الالتفافية
(5) كتلة الأسطوانة
(6) مبرد الزيت
(7) مضخة مياه
(8) المبرد
(9) خط التحويلة توجد مضخة المياه (7) على الجانب الأيمن من كتلة الأسطوانة.يتم تشغيل مضخة الماء بواسطة حزام يتم تشغيله بواسطة بكرة العمود المرفقي.يمكن لسائل التبريد دخول مضخة الماء في ثلاثة أماكن:
مدخل في الجزء السفلي من مضخة المياه
الخرطوم الالتفافي (4) الذي يوجد أعلى مضخة المياه
خط التحويل الذي يقع أعلى مضخة الماء يتم سحب المبرد من أسفل المبرد إلى المدخل السفلي للمضخة عن طريق دوران المكره.يخرج المبرد من الجزء الخلفي من المضخة مباشرة إلى تجويف مبرد الزيت في الكتلة ، ويمر كل المبرد عبر قلب مبرد الزيت ويدخل المبرد إلى مجمع المياه الداخلي لكتلة الأسطوانة.يقوم المشعب بتشتيت المبرد إلى سترات المياه حول جدران الأسطوانة.
الرسم التوضيحي 2 g01123308
الرسم التوضيحي 3 g01121591
(7) مضخة مياه
(10) تجاوز مدخل
الرسم التوضيحي 4 g01123344
السكن منظم درجة حرارة الماء واحد
(1) رأس الاسطوانة
(2) السكن منظم درجة حرارة الماء
(4) خرطوم الالتفافية
(11) منظم حرارة الماء
المثال التوضيحي 5 g01123311
السكن منظم درجة حرارة الماء المزدوج
(2) السكن منظم درجة حرارة الماء
(4) خرطوم الالتفافية
(11) منظم درجة حرارة الماء من كتلة الأسطوانة ، يتدفق المبرد إلى ممرات في رأس الأسطوانة.ترسل الممرات التدفق حول أكمام حاقن الوحدة والمدخل وممرات العادم.يدخل المبرد الآن في غلاف منظم درجة حرارة الماء (2) في الجانب الأيمن الأمامي من رأس الأسطوانة. يتحكم منظم درجة حرارة الماء (11) في اتجاه التدفق.عندما تكون درجة حرارة سائل التبريد أقل من درجة حرارة التشغيل العادية ، يتم إغلاق منظم درجة حرارة الماء.يتم توجيه المبرد عبر الخرطوم الجانبي (4) وفي المدخل العلوي لمضخة الماء.عندما تصل درجة حرارة سائل التبريد إلى درجة حرارة التشغيل العادية ، يفتح منظم درجة حرارة الماء (11).عندما يكون منظم درجة حرارة الماء مفتوحًا ، يتم إغلاق الممر الجانبي.يمر معظم المبرد عبر المدخل الجانبي (10) إلى المبرد للتبريد.يتدفق الباقي عبر الخرطوم الجانبي (4) وإلى مضخة المياه ملاحظة: قد تحتوي أنظمة التبريد على واحد أو
