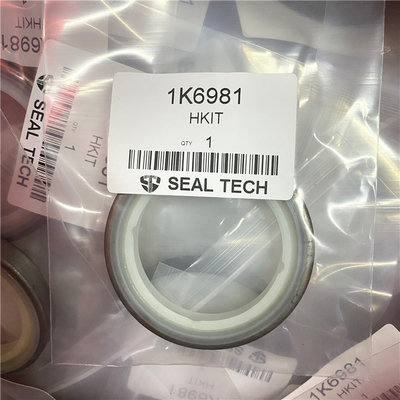

1K6981 8C9133 3081845 1672457 أختام ممسحات الغبار نوع الشفاه e 4J8980 8C9132 3081880 1672452

حفار 931
جرافة حفار 426428
بلدوزر 3S 4A 4S 6A 814S 824S
التحدي 65
910 مشروع محلول بلاستيك 910
مشغل أدوات مدمج IT12 IT18B
ضاغط النفايات 816826B
ماكينة تسوية المحرك 12 جم 130 جم 140 جم 14E 14 جم 16160 جم ​​16 جم
الأنابيب 561C 561D 571G 572G 583K 594594H
ريبر 933951

428 مشروع تصنيع الكابلات 428
910 مشروع محلول بلاستيك 910
برنامج نقل الأدوات المتكامل IT12
مسجل 227
MOTOR GRADER 120G 12G 130G 140G 14G 160G 16G
TRACK LOADER 931B 931C 931C II
جرار من نوع المسار D3 D3B D3C D4C D4C III D4H
جرار 772
شاحنة 769
محمل العجلات 936950950B G936
لوح التزلج بعجلات 508518528528B
عجلة جرار 637E
ضاغط التربة 815815B 825C
TRACK LOADER 931B 931C 9419943951B 953953C 955C 955H 955K 955L 973977D 977H 977K 977L
جرار من نوع المسار D3B D4E D4E SR D4H D4H XL D5H D5M
الجرافة ذات العجلات 814814B
محمل العجلات 920930930R 950966C 966D 980980B
مكشطة العجلات 613613C 633
518 528 مشروع زلاجة العجلات
جرار بعجلات 613B 613C 657





مواصفات 9Y-8909 مضخة المياه الإضافية Gp
البند الكمية الجزء وصف المواصفات
1 1 9X-4594 مانع التسرب من نوع الشفة لا تقم بتزييت الشفة المانعة للتسرب.
4 1 166-4375 Seal Gp استخدم الإجراء التالي لتركيب مجموعة الختم:
استخدم فقط الماء النظيف أو P-80 لتزييت الأجزاء.
أداة تركيب الختم هي جزء من مجموعة السدادات البديلة.
1. استخدم أداة تركيب الختم مع الضغط اليدوي لتثبيت الختم المطاطي (2) والحلقة الخزفية (3) كوحدة في مجموعة مبيت المضخة.
2. قم بإزالة الزنبرك من مجموعة الختم.
3. استخدم أداة تركيب الختم مع الضغط اليدوي لتثبيت مجموعة الختم على العمود حتى تتلامس أوجه الختم بشكل خفيف.
4. قم بتثبيت الزنبرك على مجموعة الختم.

ملاحظة: لا يعد التسرب المتقطع لكمية صغيرة من سائل التبريد من فتحة البكاء مؤشرًا على فشل ختم مضخة المياه.يعتبر التسرب أمرًا طبيعيًا لضمان التشحيم المناسب لوجه ختم مضخة المياه.استبدل مضخة الماء إذا لوحظ تسرب مفرط من فتحة البكاء في مبيت مضخة المياه.
الرسم التوضيحي 1 g01030503
حدد اتجاه البراغي الخاصة بمشابك الخرطوم لأغراض التثبيت.قم بفك مشابك الخرطوم (1) و (2).أزح الخرطوم من الغطاء (4).
قم بفك المسامير (3) والغطاء (4).
الرسم التوضيحي 2 g01030504
قم بفك المسامير (6) من الغلاف الأمامي.قم بإزالة مضخة الماء (5).
الرسم التوضيحي 3 g01030505
قم بإزالة الختم الدائري (7) من مضخة المياه.
ب - - الخلوص بين دولاب الدفع وغطاء مضخة الماء 0.5000 0.4925 مم (0.01968 0.01939 بوصة).
ج - - المسافة من المكره إلى وجه مجموعة مبيت المضخة 31.6526 0.4425 مم (1.24616 0.01742 بوصة).
5 1 149-5462 حلقة الختم على شكل O قبل التجميع ، قم بتزييت التجويف برفق بالجلسرين أو ما يكافئه معتمدًا.
6 1 212-8180 عمود تشغيل المضخة مثل Lubrie مع طبقة رقيقة من زيت المحرك النظيف قبل ضغط المكره على العمود.يجب أن تكون نهاية العمود محاذية لوجه المكره في حدود 0.00 إلى 0.30 مم (من 0.000 إلى 0.012 بوصة).
7 1 5H-6734 O-Ring Seal قبل التجميع ، قم بتشحيم التجويف برفق باستخدام الجلسرين أو ما يكافئه المعتمد.
8 4 0S-1594 عزم دوران الترباس إلى 35 5 N · m (26 4 رطل قدم).
9 1 حلقة الختم ثلاثية الأبعاد 2824 على شكل O قبل التجميع ، قم بزيت التجويف برفق باستخدام الجلسرين أو ما يكافئه المعتمد.
10 1 7G-8478 محول عزم الدوران إلى 100 10 نيوتن متر (75 7 رطل قدم).
11 3 9S-8752 عزم دوران البندق الكامل إلى 27 4 نيوتن متر (239 35 رطلاً بوصة).
