CTP 246-5912 الأسطوانات والعصي (2465912) السوق اللاحقة

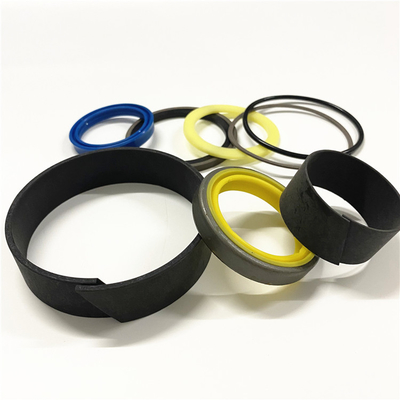

مجموعة ختم أسطوانة جديدة واحدة تناسب ، تناسب 769 ، 769B ، 950 ، نماذج D4E قابلة للتبادل مع 1856589 ، 1856589-A ، 2465915 ، 2465915-A ، 7X2812 ، 7X2812-A
ستيفنز ليك قطع الغيار العصا: 1 1/2 "، الحفرة: 3 1/2" هذا هو جزء استبدال بعد السوق مصنوعة لتلبية أو تجاوز مواصفات الجهاز الأصلي.& الأبعاد مخصصة للإشارة المتقاطعة الخاصة بكبعض القوائم تستخدم صور الأسهم للإشارة إلى العملاء، يرجى السماح لأختلافات طفيفة.

2465916 أجهزة التغليف المكتوبة في الأسطوانة 1856590 120H 12H 12H NA 140H

البند Qty وصف المواصفات
قبل تثبيت المضخة ، قم بتشحيم الأجزاء المتحركة بزيت محرك نظيف. قم بتدوير المضخة يدوياً لضمان تدوير المضخة بحرية.
1 1 298-6387 O-Ring Seal تزيين الحفرة خفيفًا مع Bonderite S-OT 40 ، مطاط مطاطي مباشرة قبل تجميع مضخة زيت المحرك.
2 2 7N-5052 المعدات طول المعدات الجديدة هو 84.000 0.015 مم (3.3071 0.0006 بوصة).
عمق الثقب في جسم مضخة الزيت للدراجة الجديدة هو 84.150 0.020 مم (3.3130 0.0008 بوصة).
3 2 7W-0059 عقدة عمود المضخة قطر عمود 7W-1017 هو 31.742 0.008 مم (1.2497 0.0003 بوصة).
المسافة (ب) من نهاية العمود إلى وجه العدادات هي 34.0 0.5 ملم (1.34 0.02 بوصة).
4 1 2S-2760 طول الربيع تحت قوة الاختبار هو 117.14 ملم (4.612 بوصة).
قوة الاختبار هي 499 24 ن (112 5 رطلاً).
طول الحرية التقريبي بعد الاختبار هو 152.91 ملم (6.020 بوصة).
5 1 2W-6618 عمود محرك المضخة حيث أن قطر عمود محرك المضخة الجديد 7N-5058 هو 31.742 0.008 مم (1.2497 0.0003 بوصة).
المسافة (C) من نهاية العمود إلى وجه العجلة 47.0 0.5 ملم (1.85 0.02 بوصة).
6 6 7W-0060 الحفرة في الحفرة لجمعية عمود العامل هو 31.811 0.013 مم (1.2524 0.0005 بوصة).
عمق التثبيت 1.5 0.5 ملم (0.06 0.02 بوصة).
موقع مفاصل البوشينج من خط الوسط من خلال ثقوب المحامل هو 45 15 درجة.
F 2 4M-3248 القوس المجوف امتداد القوس المجوف من غطاء مضخة الزيت هو 6.0 0.5 ملم (0.24 0.02 بوصة).
G 2 7N-2043 الدواسة امتداد الدواسة من غطاء مضخة الزيت هو 6.0 1.0 ملم (0.24 0.04 بوصة).

المواصفات الخاصة بـ 379-5364 توربو شاحن جي بي
البند Qty وصف المواصفات
1 - - استخدم الإجراء التالي لتشديد مجموعة المشبك:
1إضغط على
14.0 1.5 N م (123.9 13.3 باوند في).
2انقر بلطف حول عقدة المقبض
3مرة أخرى، تشديد إلى
14.0 1.5 N م (123.9 13.3 باوند في).
الصورة 2 g03370899
الجدول 2
البند Qty وصف المواصفات
2 1 7W-2297 العقدة كما استخدم الإجراء التالي لتشديد مجموعة العقدة:
1إضغط على
12.4 إلى 14.7 ن م (109.7 إلى 130.1 باوند في).
2انقر بلطف حول عقدة المقبض
3مرة أخرى، تشديد إلى
12.4 إلى 14.7 ن م (109.7 إلى 130.1 باوند في).
3 1 9N-2038 مشبك التوربين As استخدم الإجراء التالي من أجل تشديد مجموعة المشبك:
1إضغط على
12.4 إلى 14.7 ن م (109.7 إلى 130.1 باوند في).
2إصطدق بلطف حول مجموعة مشبك التوربين
3مرة أخرى، تشديد إلى
12.4 إلى 14.7 ن م (109.7 إلى 130.1 باوند في).
