تفاصيل المنتج:
|
| مادة: | PU NBR PTFE |
|---|
2450613 2450614 2450617 2450619 2450620 2456815 2456817 2456818 2456819 2456820 2456821 2456822 2456823 2456824 2456825
أطقم الختم -

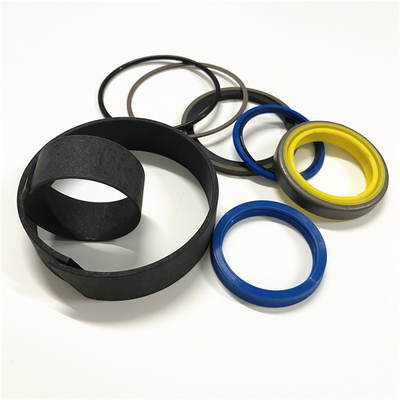

BOOM CYL SEAL KIT.طقم ختم أسطواني ARM.طقم ختم أسطواني
طقم ختم المضخة الرئيسية.عدة ختم المضخة الهيدروليكية.طقم ختم صمام الحلزوني.
طقم ختم صمام التروس.
. مجموعة صمام التحكم.طقم ختم محرك متأرجح .. طقم ختم محرك السفر.
ADJ CYL SEAL KIT.عدة ختم قواطع مركزية JIONT KIT
ختم الزيت -TC TB TCV TCN DB DC DCY TC4Y ISPID BABSL
ختم المكبس :SPGW SPGO SPG SPGA NCF ODI OSI OUIS OHM OKH DAS ، OK SELA OUY D-8
قضيب الختم:IDI IUH ISI IUIS D-2 D-3 D-6
U الختم:UPI UPH USI V99F V96H UN
بوف سيل:HBTS HBY HBTTS D-14
ممسحة الختم:DKB DKBI DKBI3 DKBZ DKI ، DWI DKH DWIR DSI LBI LBH VAY DH ME-2 ME-8
يرتدي خاتم:WR KZT RYT
الختم الدوار:عائد الاستثمار D-14 SPN
حلقة النسخ الاحتياطي:N4W BRT-PTFE BRT-NYLON BRT2 BRT3 BRT-G BRT-P BRN2 BRN3
يا الدائري:Oring Kit P series G series AS series S series M 1.5 series M 2.0 series M 1.9series M 2.4 series
سلسلة M 3.0 سلسلة M4.0
ختم المكبس :SPGW SPGO SPG SPGA NCF ODI OSI OUIS OHM OKH DAS ، OK SELA OUY D-8
قضيب الختم:IDI IUH ISI IUIS D-2 D-3 D-6
صمام انتهازي عائم ختم النفط البطانة الهيدروليكية اسطوانة الأختام مجموعات ختم الاسطوانة
الرسم التوضيحي 1 g02812678
الجدول 1
مواصفات لـ 338-3523 Turbocharger Gp
البند الكمية الجزء وصف المواصفات
1 4 268-2960 المشبك باسم استخدم الإجراء التالي من أجل شد مجموعة المشبك:
1. قبل التجميع ، قم بتطبيق Loctite C5A Cooper anti-seize على الخيوط وأسطح المحامل.
2. عزم الدوران
12.4 إلى 14.7 نيوتن متر (109.7 إلى 130.1 رطلاً بوصة).
3. اضغط برفق حول مجموعة المشبك.
4. مرة أخرى إلى عزم الدوران
12.4 إلى 14.7 نيوتن متر (109.7 إلى 130.1 رطلاً بوصة).
2 4 6L-3005 مشبك النطاق استخدم الإجراء التالي لربط مشبك النطاق:
1. عزم الدوران
7.5 1.0 نيوتن متر (66.4 8.9 رطل بوصة).
2. اضغط برفق حول المشبك الفرقة.
3. مرة أخرى إلى عزم الدوران
7.5 1.0 نيوتن متر (66.4 8.9 رطل بوصة).
3 16 5P-7128 برغي درجة حرارة عالية قبل التجميع ، قم بتطبيق Loctite C5A النحاسي المضاد للالتصاق على الخيوط وأسطح المحمل.
4 16 2N-2766 عزم دوران القفل إلى
55 5 نيوتن متر (41 4 أرطال قدم).
5 4 9N-2038 مشبك التوربينات على النحو استخدم الإجراء التالي من أجل شد مجموعة مشابك التوربين:
1. قبل التجميع ، قم بتطبيق Loctite C5A Cooper anti-seize على الخيوط وأسطح المحامل.
2. عزم الدوران
12.4 إلى 14.7 نيوتن متر (109.7 إلى 130.1 رطلاً بوصة).
3. اضغط برفق حول مجموعة مشبك التوربينات.
4. مرة أخرى إلى عزم الدوران
12.4 إلى 14.7 نيوتن متر (109.7 إلى 130.1 رطلاً بوصة).
